JT−60装置の建設完了とプラズマ初点火

　JT−60装置は、本体、ガス注入・予備電離装置、トロイダル磁場コイル電源（Ｔコイル電源）、ボロイダル磁場コイル電源（Ｐコイル電源）、２次冷却設備、操作用配電設備・非常用電源及び全系制御設備より構成される。

　上記の各設備はそれぞれの設備ごとに、原子力５社に発注され、独立に製作が進められて来た。従ってJT−60における納入試験の形態としては、まず各設備単体の試験から始まり、２設備間結合、全設備結合へと順次組み合わせを複雑にし、また無負荷から軽負荷、実負荷へと負荷レベルを高めるような方法で行われた。これらの試験段階を経て、昭和60年４月３日にJT−60装置が完成し、８日午後３時５分にファーストプラズマの点火に成功した。

　JT−60装置の完成に伴い、60年４月１日よりジュール加熱実験の準備を開始した。第１図に示すように４月１日、２日に弱電流パルス放電洗浄（TDC）および実験のシーケンスの起動確認試験を行い、４月３日より５日までTDC放電を行った。この後４月８日再びTDC放電を行った後午後３時５分実験放電シーケンスによるファーストプラズマの点火に成功した。

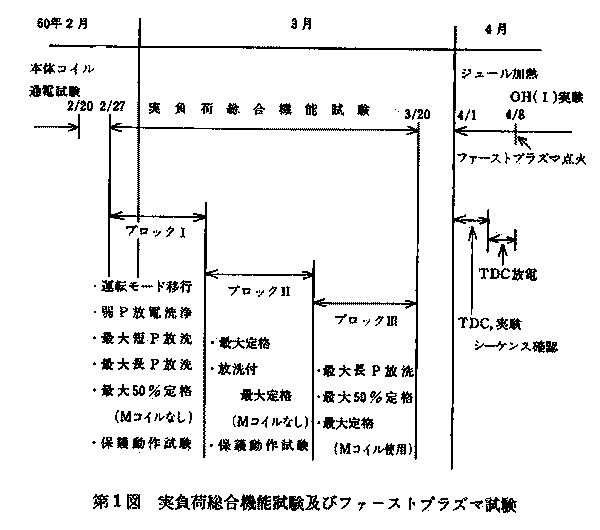

第１図　実負荷総合機能試験及びファーストプラズマ試験

　ファーストプラズマは変流器コイル電流値18.5KAを真空遮断器（VCB）によって急速遮断することによって得られ、プラズマ電流値は最大150KAに達した。このときの実験条件およびプラズマの主要パラメタを第１表に、またプラズマ電流波形およびプラズマワンターン電圧を第２図に示す。JT−60のファーストプラズマの代表的パラメタについて、先に完成している米国のTFTR、ECのJETなど各国の大型トカマク装置との比較を第２表にまとめた。プラズマ電流値についてはTFTR、JETの２〜３倍程度となっている。

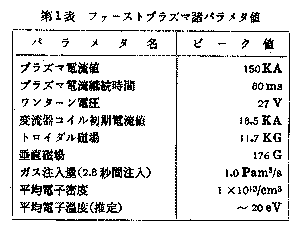

第１表　ファーストプラズマ諸パラメタ値

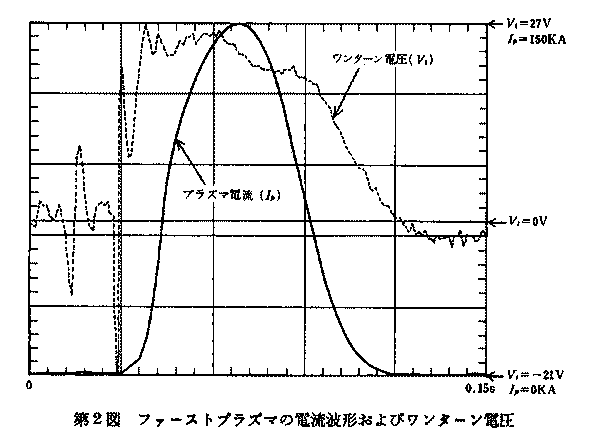

第２図　ファーストプラズマの電流波形およびワンターン電圧

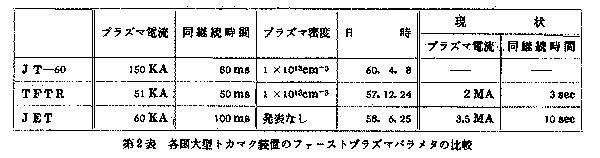

第２表　各国大型トカマク装置のファーストプラズマパラメタの比較

　なお、本体室壁（2m高）に設けた放射線管理モニターによって検出した放射線強度は、TDC中は約0.1mR／hr以下、ファーストプラズマでは約0.7μＲ／ショットであった。

　JT−60の運転に係る放射線、火災等に対する安全管理に関しては、「那珂地区安全衛生管理規則」に放射線管理の条項を付け加え、また火災その他の非常事態に対する「那珂地区防災規則」を制定した。さらに、内規として「JT−60安全管理要領」を作成してJT−60の安全な運転の確保に努めている。

　第３図に示すように、４月９日以降６月末まで第１期ジュール加熱実験OH（Ｉ）を実施する。当面、弱電流パルス放電洗浄（TDC）によって真空容器内面の清浄化を実施して、トカマクプラズマの実現を図る。これと平行して、計測装置の調整、プラズマ制御機能の充実、ダイバータ付きプラズマの生成などを進め、1MA程度のトカマクプラズマの達成を目指す。この間、計測装置の据付などのため４月15日（月）〜27日（土）の期間実験を休止する。さらに７月初めより、加熱装置の据付などのため半年間、実験を停止する予定である。

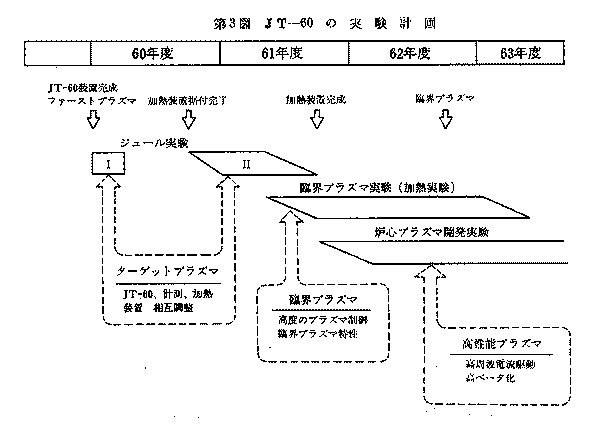

第３図　JT−60の実験計画
