第4回原子炉主任技術者筆記試験問題 原子炉理論 1-1.裸の原子炉についての臨界方程式は、通常次のように書かれる。
ここにκeは実効増倍率、εはfast fission factor,pは共鳴をのがれる確率、ηは核燃料物質に吸収された中性子1個当りに発生する平均分裂中性子数、B2はバックリング、Lは拡散距離、τはフェルミ年令である。 天然ウランを核燃料とし、平均的には同一の炉心組成をもつ均質炉と不均質炉とを比較し、次の諸因子の間の大、小、あるいはほぼ等しいという関係を示すために、
また一般的にいって良好な条件の下での4因子の積は となり、もし原子炉が立方体の形をしているとすれば、臨界になるための一辺の長さlは 次に原子炉体系のLおよびτを、純度のよい減速材のみの拡散距離L0およびフェルミ年令τ0とくらべると L0 の関係がある。 1-2.次の事項を簡単に説明せよ。 1-3.

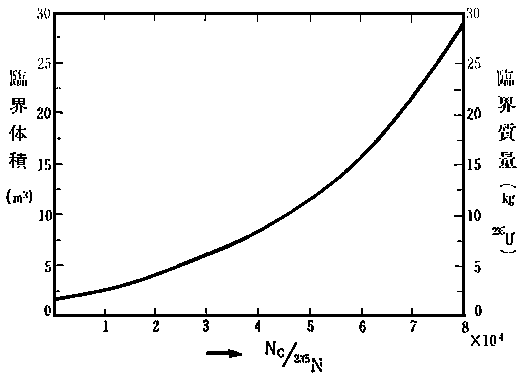

(2)上に求めた臨界質量のグラフのうち、Ne/N235の小さな所(2×104以下)、中位の所(2~5×104)ならびに大きな所(5×104以上)の変化の物理的意味について簡単に説明せよ。 1-4.無限に厚い反射体で取りかこまれた球形原子炉を-群拡散理論によって考えると、炉心の中では (0<r<R)
反射体の中では(R<r<∞)

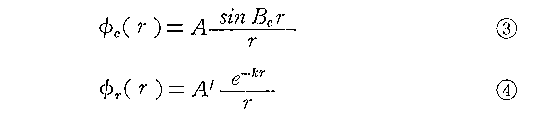

の方程式が成り立ち、①式および②式の解は中心および無限遠の境界条件を考慮して

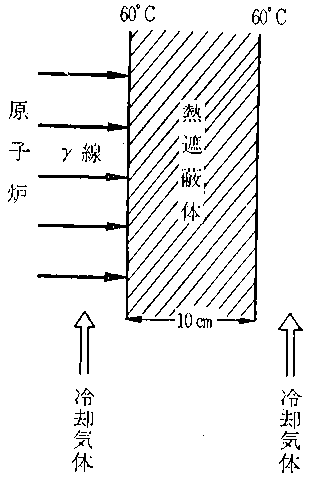

と求められる。 (1)③、④式を用い、r=Rにおける境界条件を入れて、無限に厚い反射体で取りかこまれた球形炉の臨界方程式を導け。 原子炉の設計 2-1.厚さ10cmの熱遮蔽体の面に垂直に、エネルギ流束1013MeV/cm2secのγ線が当っている。いま冷却気体がこの熱遮蔽体の内外両面を60℃に保っているとする。そのとき熱遮蔽体内部の最高温度と、その位置とを計算せよ。ただし、次の数値を用いること。
2-2.次の文章を完全にするために、

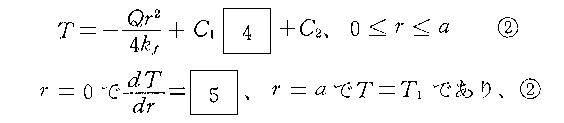

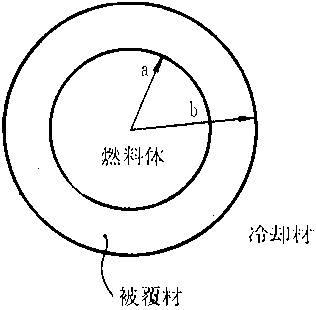

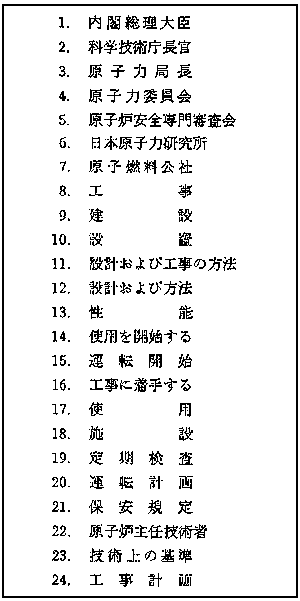

NRX、JRR-3等の原子炉において、燃料体は通常アルミニウムで被覆された棒状金属ウランである。この型の燃料体の半径方向の熱伝導に対して
ただし、Q(r)、κfはそれぞれ燃料体の

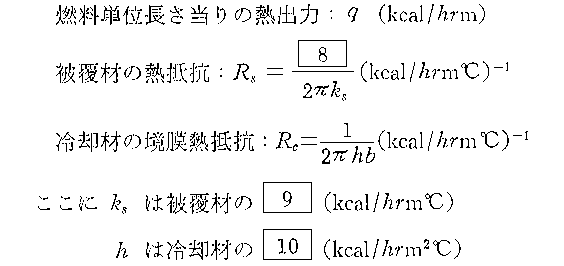

燃料体と被覆材接触面の接触熱抵抗を無視すると、燃料表面温度T1と冷却材温度T2との間には
